業界トップの加減速性能を実現
高トルク，高応答のACサーボモータ「SANMOTION R」のラインアップを拡充
2019年1月10日
山洋電気株式会社は，サーボシステム「SANMOTION R」のラインアップを拡充。小型で高応答のACサーボモータ「R1」を開発しました。
業界トップ※1のトルク性能と高効率を実現し，装置の高速化と省エネルギーに貢献します。

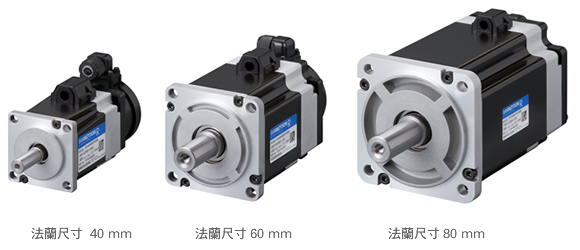

開発製品
フランジサイズ40 mm角 定格出力50，100 W
フランジサイズ60 mm角 定格出力200，400 W
フランジサイズ80 mm角 定格出力750 W
特長
1. 業界トップの高トルク
当社従来品と比べて，瞬時最大トルクが約20%向上，最高回転速度が20%向上しました※2。
速度とトルク性能の向上により，幅広い動作領域での使用が可能です。
2. 優れた加減速性能
当社従来品と比べて，瞬時最大パワーレートを最大で92%向上しました※2, 3。
装置のサイクルタイムを大幅に削減できます。
3. 低損失
当社従来品と比べて，電力損失を最大で22%低減しました※2。
装置の発熱が低減し，省エネルギーに貢献します。
※1 2019年1月10日現在。定格出力30 ～750 WのACサーボモータとして。当社調べ。
※2 当社従来品は，ACサーボモータSAMMOTION Qシリーズ 型番：Q1AA04, Q1AA06, Q1AA07
※3 瞬時最大パワーレートは，モータの応答性をあらわす。
仕様
| 項目 | 単位 | 仕様 | ||
|---|---|---|---|---|
| 型番 | － | R1AA04010F | R1AA06040F | R1AA08075F |
| フランジサイズ | mm | □40 | □60 | □80 |
| 電源電圧 | V | AC200 | ||
| 定格出力 | W | 100 | 400 | 750 |
| 定格トルク | N・m | 0.318 | 1.27 | 2.39 |
| 瞬時最大ストールトルク | N・m | 1.18 | 4.8 | 8.5 |
| 定格回転速度 | min-1 | 3000 | 3000 | 3000 |
| 最高回転速度 | min-1 | 6000 | 6000 | 6000 |
| 回転子イナーシャ | ×10-4kg・m2 | 0.0242 | 0.203 | 0.719 |
| 瞬時最大パワーレート | kW/s | 575 | 1135 | 1005 |
| 全長 | mm | 103.0 | 121.0 | 133.0 |
カタログデータ
用途
半導体製造装置，ばね成形機など
受注開始日
2019年2月1日
販売価格
オープンプライス
リリースに記載されている内容はすべて，2019年1月10日現在の実績です。
「SANMOTION」は山洋電気株式会社の登録商標です。
