業界首創可自動控制與遠程監控風扇之
物聯網產品 ＂San Ace 控制器＂新發售
2019年2月19日
山洋電氣株式會社研發出業界首創※1可自動控制和遠程監控風扇內建PWM（脈寬調變）控制功能的物聯網產品 ＂San Ace 控制器＂。
最多可控制４台風扇，調整每台風扇的旋轉速度，同時還能設定最佳風量／靜壓。
此外，可載入感測器測定值以進行自動控制，能為裝置降低噪音並節能。
再者，可經由雲端伺服器進行遠程監控與遠程控制，能夠進行裝置異常檢測與預防性維護等，為客戶的裝置附加全新價值。
此新產品實現了住宅通風、熱交換器、空調設備、植物工廠等的溫濕度與氣壓之自動控制，以及基地台、工業設備、電子看板等裝置的預防性維護。
特點
1. 裝置的預防性維護（物聯網功能）
- ・可簡單地連接客戶終端。（無線LAN／有線LAN）
- ・可從客戶終端遠程監控風扇與感測器的情況。
- ・可從客戶終端遠程控制風扇的旋轉速度。
- ・可檢測各種感測器的異常值，以警報進行通知。
- ・可將風扇的累計運轉時間與各種感測器的測定值記錄，儲存於雲端加以運用。
- ・可避免客戶裝置的熱問題，有助於減少維護的時間及費用。
2. 低噪音、節能（自動控制）
- ・載入溫度、濕度、氣壓等感測器測定值後，配合設定條件進行自動控制。
- ・冷卻及通風效率化，降低客戶裝置噪音並為節能帶來貢獻。
3. 風扇的最佳設定（手動控制）
- ・最多可連接4台風扇，且能任意設定每台風扇的旋轉速度。
- ・如為使用多數台風扇的裝置，則可讓每台風扇的風量／靜壓達到最佳化。
※1 截至2019年2月19日為止。本公司調查結果。
規格

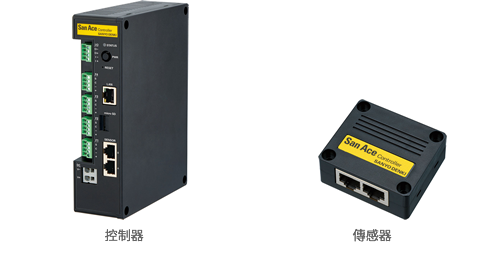

控制器
| 型號 | 9CT1-001 | |
|---|---|---|
| 額定電壓 [V] | DC12/24/48 | |
| 耗電量 [W] | 3.1※1 | |
| 使用電壓範圍 [V] | DC7～60 | |
| 使用溫度範圍 [°C] | -20～+70 | |
| 控制功能 | 手動／自動 | |
| 控制信號 | PWM（脈寬調變）信號 高態電壓(VOH)：3.3 V／5 V 頻率：25 kHz |
|
| 監控項目 | 風扇旋轉速度、風扇電流、風扇運作時間、感測器檢測值、外部輸入 | |
| 風扇連接台數 | 最多4台 | |
| 風扇連接端子容許電流 | 5 A（每1個端子） | |
| 感測器連接數 | 最多4個 | |
| 支援感測器※2 | 溫濕度、氣壓、加速度 | |
| 外部輸入與輸出功能 | 輸入 | 光電耦合器絕緣、ON DC15～28.8 V、OFF DC0～5 V |
| 輸出 | 光電耦合器絕緣開集極電路輸出、負載電壓 DC28.8 V以下、輸出電流 0.1 A以下 | |
| 通信功能 | 無線 | IEEE 802.11b/g/n，頻率 2.4 GHz※3 |
| 有線 | Ethernet 10BASE-T，100BASE-TX | |
| 尺寸 [mm] | 50 (W) × 135 (D) × 180 (Ｈ) | |
| 重量 [g] | 450 | |
| 材質 | 外殼：樹脂 | |
※1 個別產品、環境溫度20°C
※2 請使用本公司專用傳感器（選配）。
※3 支援頻道為1ch～11ch
感測器
| 感測器類型 | 溫濕度感測器 | 氣壓感測器 | 加速度感測器 |
|---|---|---|---|
| 型號 | 9CT1-T | 9CT1-P | 9CT1-A |
| 測定範圍 | 溫度：-20～+70°C 濕度：20～85%RH※1 |
氣壓：800～1100 hPa | 加速度：0～60 m/s2 ※2 |
| 使用溫度範圍 [°C] | -20～+70 | ||
| 使用濕度範圍 [%RH] | 20～85※1 | ||
| 尺寸 [mm] | 53 (W) × 46 (D) × 22 (H) | ||
| 重量 [g] | 35 | ||
| 材質 | 外殼：樹脂 | ||
※1 無凝結
※2 3軸合計加速度
型錄資料
用途
住宅通風、熱交換器、空調設備、植物工廠、基地台、工業設備、LED、電子看板等
發售日期
2019年2月19日
預計銷售台數
控制器：300台/月 感測器：600台/月
價格
請洽敝公司銷售人員
安全考量注意事項
本文所刊載的內容皆為截至2019年2月19日為止取得的實際成果。
「San Ace」是山洋電氣株式會社的登錄商標。
