Oktober 2020 - Drei Lüfter für hohen statischen Druck

SANYO DENKI hat drei neue "High Static Pressure" Hochdruck-Lüftermodelle entwickelt und die Produktion gestartet.

Diese Lüfter eignen sich zur Kühlung von Geräten mit hoher Bauteildichte wie Servern, Speichergeräten, Routern und Kommunikationsgeräten.

Die vorhandene PWM-Steuerfunktion zur Steuerung der Lüfterdrehzahl ermöglicht eine situative Anpassung der Lüfter an die Applikation.

PDF- Katalog 40x40x28mm San Ace 40 9HVA type

PDF- Katalog 40x40x56mm San Ace 40 9CRJ type (Counter Rotating Fan)

PDF- Katalog 80x80x38mm San Ace 80 9HVB type

San Ace 40
San Ace 40
San Ace 80

Bei weiteren Fragen können Sie sich auch gerne an unsere Kollegen im Vertrieb wenden.

Produktinformationen

San Ace-40 9HVA, -40 9CRJ und -80 9HVB

1. Hoher Luftstrom und hoher statischer Druck

Im Vergleich zu unseren aktuellen Modellen gleicher Größe erzielen diese Lüfter einen höheren Luftstrom und einen höheren statischen Druck.

2. Hohe Energieeffizienz

Die PWM-Steuerfunktion ermöglicht die Steuerung der Lüfterdrehzahl und trägt zur Verbesserung der Energieeffizienz von Geräten bei.

Spezifikationen

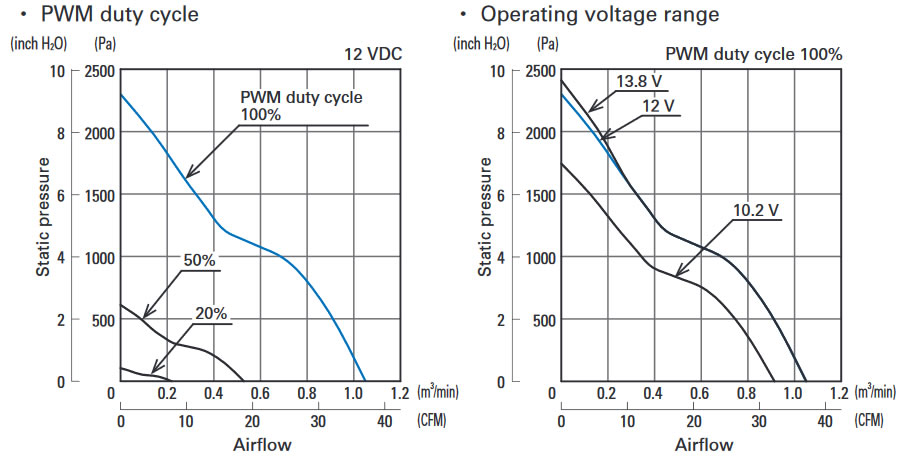

9HVA0412P3J001

Maße: 40x40x28mm, Gewicht: 57g

Model no. Rated
voltage
Operating
voltage
range
Rated
input
Rated
speed
Max. airflow Max. static
pressure
Sound
pressure
level
[V] [V] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB(A)]
9HVA0412P3J001 12 10.2 to 13.8 31.2 38000 1.05 37.1 2300 9.24 71

Erwartete Lebensdauer: 30000 Stunden (L10-Lebensdauer: 90% Überlebensrate bei Dauerbetrieb freiblasen in Luft bei 60 ° C Umgebungstemperatur und Nennspannung)

Produktspezifikationen

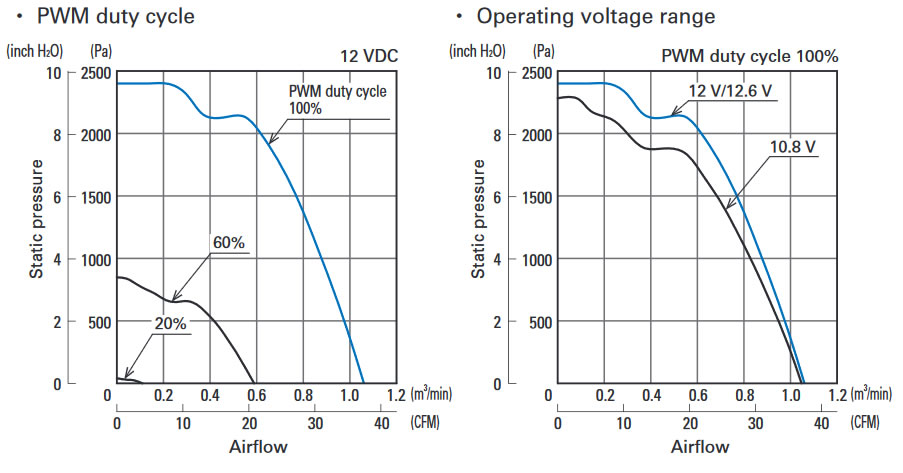

9CRJ0412P5J001

Maße: 40x40x56mm, Gewicht: 110g

Model no. Rated Voltage Operating voltage
range
Rated
input
Rated Speed Max. airflow Max. static
pressure
Sound
pressure level
[V] [V] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB(A)]
Inlet Outlet
9CRJ0412P5J001 12 10.8 to 12.6 37.2 36200 32000 1.06 37.4 2400 9.64 72

Erwartete Lebensdauer: 30000 Stunden (L10-Lebensdauer: 90% Überlebensrate bei Dauerbetrieb freiblasen in Luft bei 60 ° C Umgebungstemperatur und Nennspannung)

Produktspezifikationen

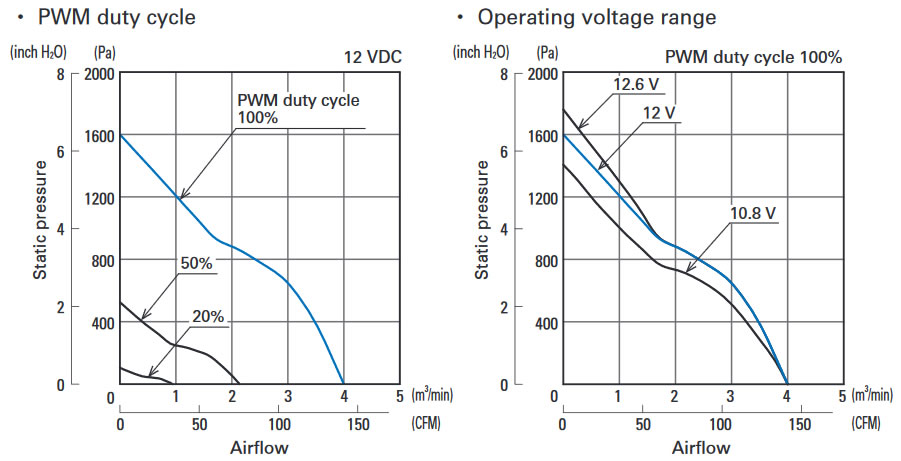

9HVB0812P1G001

Maße: 80x80x38mm, Gewicht: 230g

Model no. Rated
voltage
Operating
voltage
range
Rated
input
Rated
speed
Max. airflow Max. static
pressure
Sound
pressure
level
[V] [V] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB(A)]
9HVB0812P1G001 12 10.8 to 12.6 57.6 18300 4.0 141.3 1600 6.42 75

Erwartete Lebensdauer: 30000 Stunden (L10-Lebensdauer: 90% Überlebensrate bei Dauerbetrieb freiblasen in Luft bei 60 ° C Umgebungstemperatur und Nennspannung)

Produktspezifikationen

Anwendungsbeispiele

Die Lüfter eignen sich für Server, Speichergeräte, Router, Schaltnetzteile, Kommunikationsgeräte, usw., die aufgrund ihrer hohen Bauteildichte einen hohen statischen Druck erfordern.

Anwendungsbeispiele

Wissenswert

Counter Rotating Fan/ Gegenläufiger Lüfter

Der "Counter Rotating Fan" ist ein besonderer Lüfter mit überragenden Luftstrom- und statischen Druckeigenschaften.

Ein "Counter Rotating" Lüfter enthält zwei Impeller, die sich in entgegengesetzter Richtung drehen und sich somit beim Erzeugen des Luftstroms gegenseitig unterstützen.

Zwei aufeinander abgestimmte Lüfter werden stirnseitig verbunden

Der gegenläufige Lüfter bietet eine höhere Kühlleistung als zwei normale Axialventilatoren welche in Reihe angeordnet sind.

Wenn zwei Axialventilatoren hintereinander angeordnet sind, besteht zwischen den Impellern ein Widerstand gegen den Luftstrom.

Daher tritt zwischen den Lüftern ein Durchflussverlust auf, der die Lüfterleistung verringert.

Ein gegenläufiger Lüfter besteht aus zwei in Reihe geschalteten Lüftern. Die Impeller und Luftleitstege dieser beiden Lüfter sind aufeinander abgestimmt und drehen sich in die entgegengesetzte Richtung.

Diese Technik reduziert den Verlust, der typischerweise zwischen den Lüftern auftritt.
