März 2020 - SANMOTION R 3E Model AC Servoverstärker mit integrierter Positionierungsfunktion

SANYO DENKI CO., LTD. hat sein SANMOTION R 3E Model Servosystem Lineup durch die Neuentwicklung von AC Servoverstärkern mit integrierter Positionierfunktion erweitert.
Angeboten wird das neue Lineup über alle Leistungsklassen mit Eingangsspannungen von 100, 200 und 400 V.
Diese Produkte sind ideal für den Bau von Positionierungssystemen für Drehtische und Fördermaschinen.

Parallel type

Parallel type

Serial type

Serial type

Weitere Informationen und technische Daten finden Sie unten.

PDF Katalog [288KB]

Bei Fragen können Sie sich gerne an unsere Kollegen im Vertrieb wenden.

Product Information

Eigenschaften:

1. Effiziente Positionierung

- Bis zu 254 Punkte / Positionen.
- Optimiert die Positionierung des Drehtisches und findet den kürzesten Weg zum Ziel.
- Gleichmäßige Bewegungen, Geschwindigkeitsvorgabe für jeden Punkt, Beschleunigungs- und Verzögerungsrampen und ein jeweils anpassbares Regler-Tuning.

2. Vereinfachter Systemaufbau

- Positionierregler sind nicht erforderlich, was die Verkabelung reduziert, Platz spart und Kosten reduziert.

3. Hilft beim Aufbau eines sicheren und effizienten Systems

- Die "Functional Safety" Funktionen ermöglichen den Aufbau einer sicheren Maschine.
- Einstellbare Funktionen wie z.B. das Verzögern oder Stoppen wenn der Sicherheitsbereich betreten wird.
- Darüber hinaus können Motoren "Sicher" gestoppt werden, ohne die Stromversorgung der Ausrüstung zu unterbrechen, wodurch die Wiederanlaufzeit verkürzt wird.

4. Wählbare Schnittstellentypen

- Zwei Schnittstellentypen sind verfügbar: ein paralleler Typ, der Befehlssignale über E/A sendet, und ein serieller Typ, der Befehlssignale über RS-485-Modbus-Kommunikation sendet.

Specifications

Item Specifications
Control function Position control
Control system IGBT-based, sinusoidal PWM control
Main circuit
power supply
100 VAC input model Single-phase 100 to 120 VAC (+10, -15%), 50/60 Hz (±3%)
200 VAC input model Single-/3-phase 200 to 240 VAC (+10, -15%), 50/60 Hz (±3%)
400 VAC input model 3-phase 380 to 480 VAC (+10, -15%), 50/60 Hz (±3%)
Control circuit
power supply
100 VAC input model Single-phase 100 to 120 VAC (+10, -15%), 50/60 Hz (±3%)
200 VAC input model Single-phase 200 to 240 VAC (+10, -15%), 50/60 Hz (±3%)
400 VAC input model 24 VDC (±10%)
Number of controllable axes 1 axis
Operation modes

Homing, manual (Jog, 1 step), and point specification modes

Number of points 254 max.
Point data setting Numerical input with a PC or by teaching
Command unit mm or pulse
Zone signal 8 zones max.
Interface Parallel type Input: 28 / output: 17
Serial type RS-485 (Protocol: Modbus RTU)
Functional safety IEC 61800-5-2:2016 / EN 61800-5-2:2017
STO (Safe Torque Off), SS1 (Safe Stop 1), SS2 (Safe Stop 2),
SOS (Safe Operating Stop), SLS (Safely-Limited Speed),
SBC (Safe Brake Control), SSM (Safe Speed Monitor)

Anwendungen

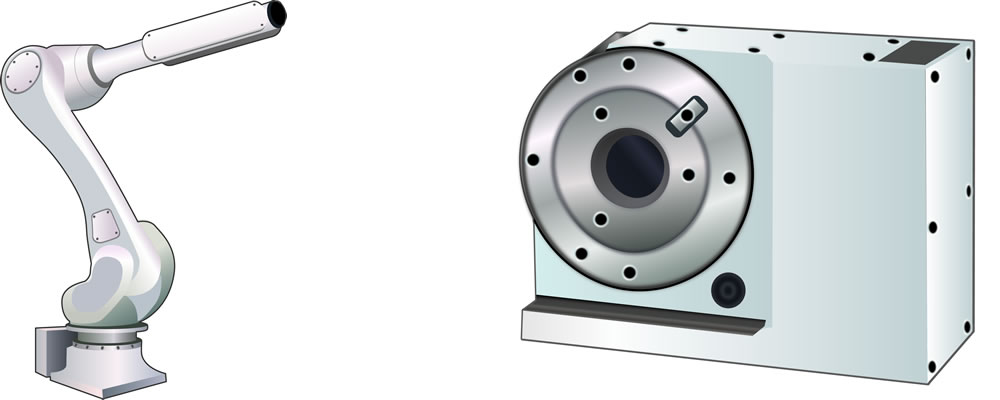

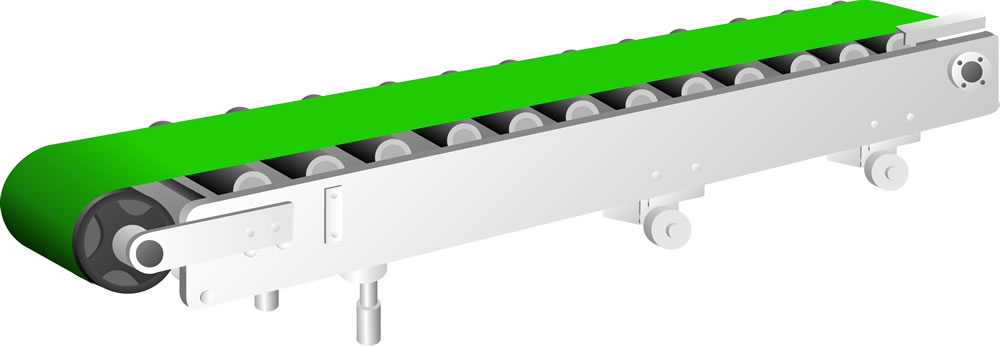

Ideal für Drehtische, Fördermaschinen und Roboter.

Drehtische, Fördermaschinen und Roboter Drehtische, Fördermaschinen und Roboter
