Februar 2020 - San Ace C70 Ø70x20mm Zentrifugallüfter

SANYO DENKI hat den Zentrifugallüfter San Ace 9TD mit den Maßen Ø70 x 20mm entwickelt und herausgebracht.
Er erreicht den branchenweit höchsten Luftstrom und den höchsten statischen Druck in dieser Größe und eignet sich für Grafikkarten, Digital Signage, Projektoren und andere Geräte, die eine hohe Kühlleistung in einem kleinen und dünnen Luftstrom erfordern.
Er ist außerdem mit der PWM-Steuerungsfunktion zur Steuerung der Lüfterdrehzahl ausgestattet.

PDF Katalog

San Ace C70

Bei weiteren Fragen können Sie sich auch gerne an unsere Kollegen im Vertrieb wenden.

Product Information

San Ace C70 - Ø70x20mm Zentrifugallüfter

1. Kompaktes, dünnes Profil

Dies ist der erste Zentrifugallüfter der Branche mit einem Außendurchmesser von 70 mm und einer Dicke von 20 mm.
Er eignet sich zur Montage auf kleinen und dünnen Geräten und die Integration in Platinenmodule.

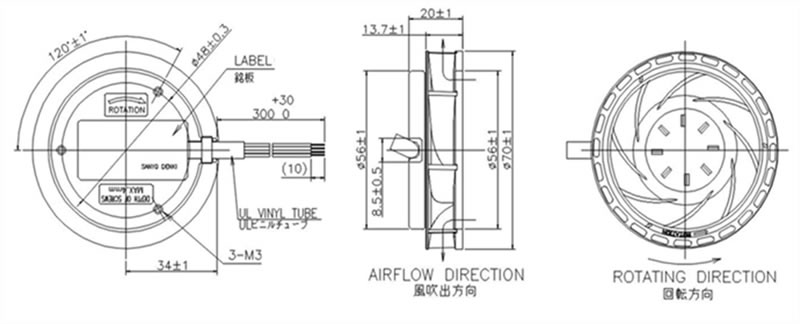

Kompaktes, dünnes Profil

2. Hoher Luftstrom und hoher statischer Druck

Dieser Lüfter liefert einen maximalen Luftstrom von 1,13 m³/min und einen maximalen statischen Druck von 560 Pa.
Obwohl er klein und dünn ist, entspricht die Leistung unserem 97x33 mm-Gebläse (Typ 9BMB, H-Speed).

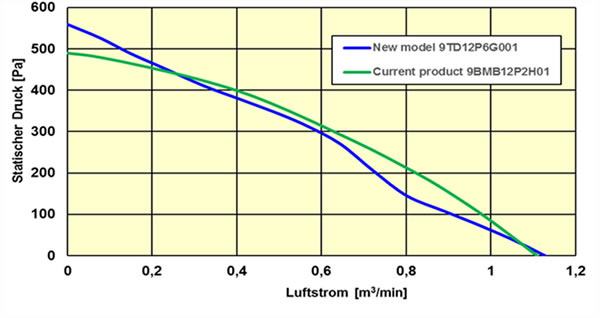

Hoher Luftstrom und hoher statischer Druck

Specifications

Model no. Rated
voltage
Operating voltage
range
Rated
input
Rated speed Max. airflow Max. static
pressure
Sound
pressure level
[V] [V] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB(A)]
9TD12P6G001 12 10.8 to 13.2 12 9200 1.13 39.9 560 2.24 61

Bei Ausstattung mit unserer Einströmdüse (Modellnr.: 109-1106).

Erwartete Lebensdauer: 40000 Stunden (L10 Lebensdauer: 90% Überlebensrate im Dauerbetrieb, freiblasend bei 60°C, Nennspannung)

Anwenungsbeispiele

Dieser Lüfter eignet sich für Grafikkarten, Digital Signage, Projektoren und andere Geräte, die eine hohe Kühlleistung in einem kleinen und dünnen Luftstrom erfordern.

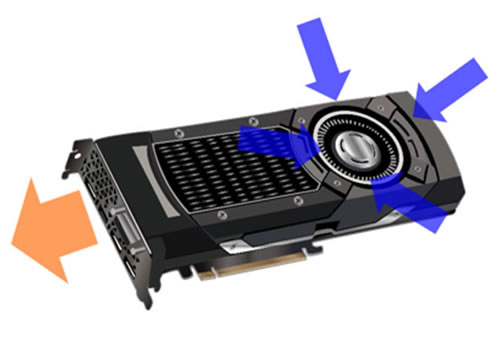

Beispiel für die Installation auf einer Gafikkarte

Aufgrund der hohen Dichte ist eine hohe Leistung mit einem niedrigen Profil erforderlich.

Beispiel für die Installation auf einer Gafikkarte

Column

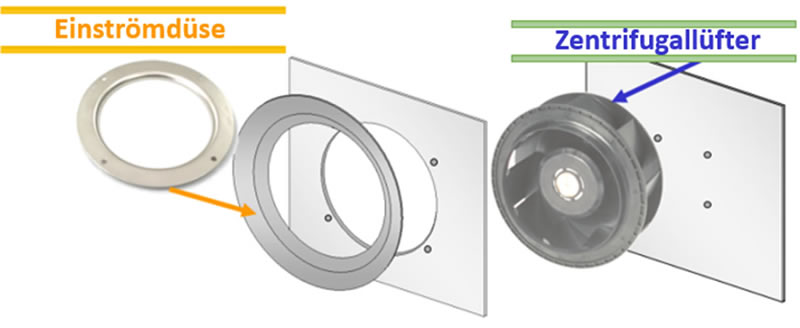

Installation der Einströmdüse für den Zentrifugallüfter

Bei der Montage eines Zentrifugallüfters ist eine spezielle Einströmdüse erforderlich. Ohne sie sinkt die Ansaugleistung und die in den Spezifikationen aufgeführten Leistungen können nicht garantiert werden.

Installation der Einströmdüse für den Zentrifugallüfter

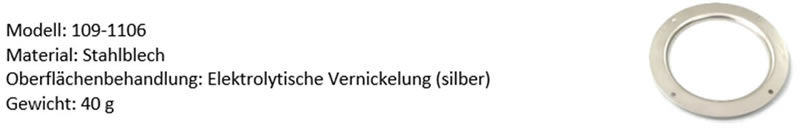

Unten sehen Sie eine Einströmdüse für den Ø70x20mm Zentrifugalventilator.

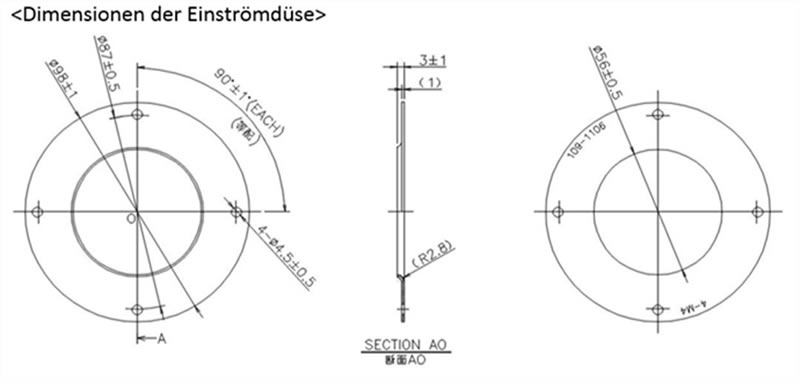

Modell:109-1106 Material:Stahblech Oberflächenbehandlung:Elektrolytische Vernickelung(silber) Gewicht:40g Dimensionen der Einströmdüse
