장치의 조립을 간단히 하다
리니어 서보 모터 다축 일체 유닛 개발
2022년3월1일
산요전기주식회사는, SANMOTION（서보모션）리니어 서보 모터 다축 일체 유닛을 개발했습니다.

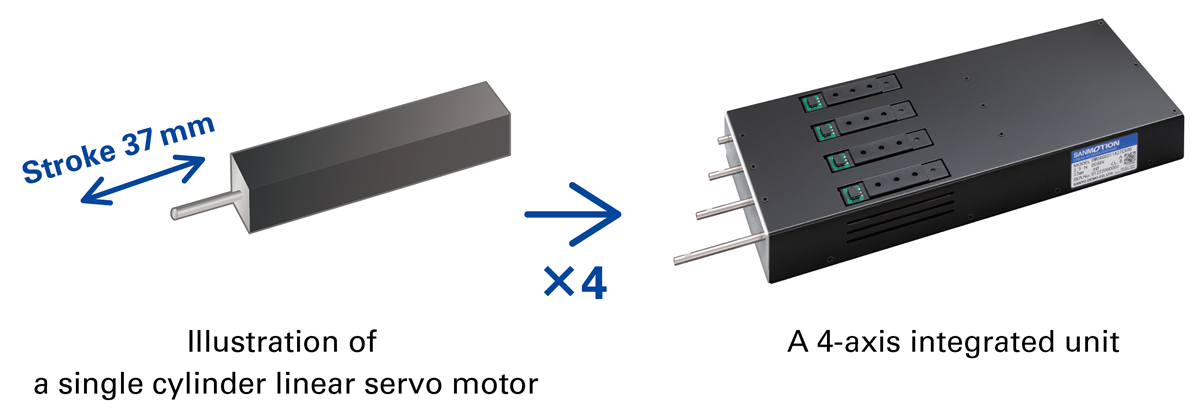

소형으로, 고속의 직선 구동을 할 수 있는 실린더 리니어 서보 모터를, 유닛에 넣었습니다.
4축 일체 유닛을 표준으로 하여 장치에 필요한 수·사이즈로 커스터마이징 할 수 있습니다. 프린트 기판의 표면 실장기의 헤드 부분 등 복수의 리니어 서보 모터가 필요하게 되는 용도로, 장치의 조립을 용이하게 할 수 있습니다.
마찬가지로 반도체 제조 및 검사 장치 등에도 매우 적합합니다.
특징
1. 소형으로 고속
탑재하는 실린더 리니어 서보 모터는 모터 한 변이 16mm로 소형이면서, 최대 추력11 N※을 실현하였습니다. 장치의 소형, 고속,경량화에 공헌합니다,
2. 장치의 조립공수를 삭감
복수의 실린더 리니어 서보 모터를, 필요한 수·사이즈로 유닛에 일체화해 제공합니다.
모터 단체가 아니라 미리 유닛으로 함으로써 조립공수를 삭감합니다.
3. 장치에 맞는 유연한 맞춤형
유닛의 모터축수는 4축을 표준으로 하고, 8축까지 커스터마이즈를 할 수 있습니다.
※ 11 N（뉴턴）은, 질량質量10 g의 물체를 수직 방향으로 2.2G로 가속시킬 수 있는 추력입니다.
사양
| 탑재하는 리니어 서보 모터 | 모터 폭 | 16 mm |
|---|---|---|
| 최대추력 | 11 N | |
| 정격추력 | 3.5 N | |
| 스트로크 | 37 mm | |
| 인코더 분해능 | 1 μm | |
카탈로그 데이터
용도
표면실장기의 헤드, 반도체 제조·검사장치 등
수주개시일
2022년4월1일
가격
오픈프라이스
리스에 기재되어 있는 내용은 모두, 2022년 3월 1일 현재의 실적입니다.
「SANMOTION」는 산요전기주식회사의 등록상표입니다.
