속도변동의 저감과 에너지 절약을 실현
DC서보모터「SANMOTION K」를 개발
2019년5월29일
산요전기는 고속변동의 저감과 에너지 절약을 실현시킨 DC서보모터「SANMOTION K」를 개발, 발매했습니다.
높은 정확도가 요구되는 정밀측정기, 의료용기기 등에 적합합니다.

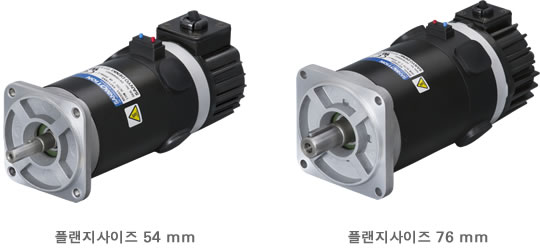

개발제품
플랜지 사이즈 42mm 정격출력 23W, 40W, 60W
플랜지 사이즈 54mm 정격출력 60W, 80W, 110W
플랜지 사이즈 76mm 정격출력 200W, 300W
플랜지 사이즈 88mm 정격출력 400W, 500W
특징
1. 정확도 향상
당사 기존 제품※에 비교해서, 코깅토크를 최대로 약 50% 저감했습니다.
저속회전시에서도 부드럽게 움직여, 장치의 동작정확도의 향상이 가능합니다.
2. 에너지 절약
당사 기존 제품※에 비교해서 전력손실을 최대 약30% 저감하였습니다.
장치의 발열을 저감하여, 에너지 절약에 공헌합니다.
3. 저전압 사양
저전압 사양(DC24V)의 모터가 라인업 되었습니다.
의료용 기기 등, 사람과 가까운곳에서 움직이는 기기에도 안전하게 사용 가능합니다.
4. 장치호환
당사 기존 제품※의 DC서보모터와 간단하게 교체 가능합니다.
※ 당사 기존 제품 : DC서보모터「SAMMOTION T」시리즈
사양
| 항목 | 단위 | 사양 | |||
|---|---|---|---|---|---|
| 품번 | － | KA406XS0 | KA511XS0 | KA730XS0 | KA850XS0 |
| 플랜지 사이즈 | mm | □42 | □54 | □76 | □88 |
| 정격전압 | V | 70 | 75 | 75 | 80 |
| 정격출력 | W | 60 | 110 | 300 | 500 |
| 정격토크 | N・m | 0.19 | 0.35 | 1.15 | 1.91 |
| 순간 최대 토크 | N・m | 1.2 | 3.4 | 9.8 | 16.7 |
| 정격회전속도 | min-1 | 3000 | 3000 | 2500 | 2500 |
| 최고회전속도 | min-1 | 5000 | 5000 | 4000 | 3000 |
| 전장（인크리멘탈 엔코더 부착） | mm | 109 | 130.5 | 158.5 | 181 |
카탈로그
용도
정밀측정기, 의료용기기 등
수주개시일
2019년6월12일
판매가격
오픈프라이스
릴리즈에 기재된 내용은 전부, 2019년5월29일 현재의 실적입니다.
「SANMOTION」은 산요전기 주식회사의 등록상표 입니다.
