업계 최고 고풍량，고정압
AC입력으로 구동 가능한 원심팬，방수원심팬 판매개시
2018년10월11일
산요전기는 업계최고※1의 고풍량，고정압을 실현한，

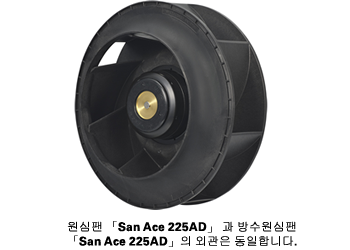

225 × 99 mm 원심팬，방수원심팬 「San Ace 225AD」을 개발，판매개시하였습니다.
통신기기용 캐비넷，제어반，열교환기，공조시스템，집진기，팬필터유닛，파워컨디셔너 등에 최적입니다.
특징
1. 고풍량，고정압
최대풍량은 23 m3/min，최대정압은 815 Pa을 실현. 업계 최고 성능을 실현하였습니다. ※2
당사기기존제품※3에 비해，최대풍량은 약3.6배，최대정압은 약4배 향상되었습니다.
2. DC전원 불필요
ACDC컨버터를 탑재하고 있기 때문에 AC전원으로 직접 구동 가능합니다.
대용량 DC전원을 준비할 필요가 없으므로, 총비용을 절감시킬 수 있습니다.
3. 저소음，높은 에너지 효율
PWM컨트롤 기능으로 외부에서 팬의 회전속도를 제어할 수 있으므로，장비의 저소음，높은 에너지 효율에 기여합니다.
4. 방수，방진
방수원심팬 「San Ace 225AD」 은 보호등급 IP56※4의 방수，방진 성능을 가지고 있으므로，
까다로운 환경에서도 안정적인 동작을 유지합니다.
※1 2018년10월11일 현재. 산업용 원심팬，산업용 방수원심팬으로 동일한 사이즈의 경우. 당사 조사 기준에 한함.
※2 원심팬 「San Ace 225AD」 （품번：9ADTS11P0G001，9ADTS23P0G001）의 경우.
※3 당사 기존제품은 축류AC팬 Ø172 × 51mm 「San Ace 172」（품번：109-314）.
※4 보호등급（IP코드） 은，IEC（국제전기표준회의） 60529에 규정되어 있음.
IP56：
・소정의 동작 및 안전성을 저해하는 양의 먼지 침입이 있어서는 안됨.
・물분사（powerful jet）에 대한 보호가 가능.
사양
원심팬 「San Ace 225AD」 9AD타입 외형치수：225 × 99 mm 질량：약1800 g
| 품번 | 정격 전압 |
사용전압 범위 |
정격 입력 |
정격회전속도 | 최대풍량 | 최대정압 | 음압 레벨 |
||
|---|---|---|---|---|---|---|---|---|---|
| [V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
| 9ADTS11P0G001 | 115 | 90～132 | 155 | 3200 | 23.0 | 812 | 815 | 3.27 | 74 |
| 9ADTS11P0F001 | 70 | 2450 | 17.6 | 621 | 480 | 1.93 | 68 | ||
| 9ADTS23P0G001 | 230 | 180～264 | 155 | 3200 | 23.0 | 812 | 815 | 3.27 | 74 |
| 9ADTS23P0F001 | 70 | 2450 | 17.6 | 621 | 480 | 1.93 | 68 | ||
당사 인렛노즐（품번：109-1134） 장착시의 값입니다.
기대수명：연속운전 40000시간 (L10:잔존률 90%，40°C，정격전압，Free Air 상태)
방수원심팬 「San Ace 225AD」 9AD타입 외형치수：225 × 99 mm 질량：약1900 g
| 품번 | 정격 전압 |
사용전압 범위 |
정격 입력 |
정격회전속도 | 최대풍량 | 최대정압 | 음압 레벨 |
||
|---|---|---|---|---|---|---|---|---|---|
| [V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
| 9ADW1TS11P0H001 | 115 | 90～132 | 140 | 3100 | 22.3 | 787 | 760 | 3.05 | 73 |
| 9ADW1TS11P0M001 | 61 | 2350 | 16.9 | 597 | 440 | 1.77 | 67 | ||
| 9ADW1TS23P0H001 | 230 | 180～264 | 140 | 3100 | 22.3 | 787 | 760 | 3.05 | 73 |
| 9ADW1TS23P0M001 | 61 | 2350 | 16.9 | 597 | 440 | 1.77 | 67 | ||
당사 인렛노즐（품번：109-1134H） 장착시의 값입니다.
기대수명：연속운전 40000시간 (옥내환경 L10:잔존률 90%，40°C，정격전압，Free Air 상태)
카탈로그
원심팬 「San Ace 225AD」 9AD타입
방수원심팬 「San Ace 225AD」 9AD타입
용도
통신기기용 캐비넷, 제어반, 열교환기, 공조시스템, 팬필터유닛, 파워컨디셔너, 집진기, 공기청정기, 식품가공기 등
발매일
2018년10월11일
판매예상대수
첫해 1,000대/월，이듬해 2,000대/월
가격
오픈프라이스
안전상의 주의
Safety Precautions [PDF:228KB]
릴리즈에 기재된 내용은 전부，2018년10월11일 현재의 실적입니다.
「San Ace」는 산요전기의 등록 상표입니다.
